Buszustände
Nachrichtenaufbau
5 Bit für 21 Zustände:
| Bit(s) | Description |
|---|---|
| 0 | Start Symbol |
| 1-8 | Address |
| 9 | Read/Write |
| 10 | Acknoledge |
| 11-18 | Data |
| 19 | Acknoledge |
| 20 | Stop Symbol |

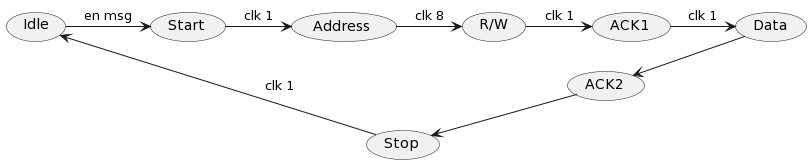

Zustände
- Idle
- sende Start
- sende Adresse
- sende Nachrichtenrichtung
- sende Acknowledge
- sende Datenbyte
- sende Acknowledge
- sende Stop
- Idle
